如何更換790P直流調速器的數碼管電源觸發板？
所需工具：十字螺絲刀、小鉗子（輔助插拔線用，也可以不用）。
難度指數：★☆☆☆☆
所需時間：約5分鐘

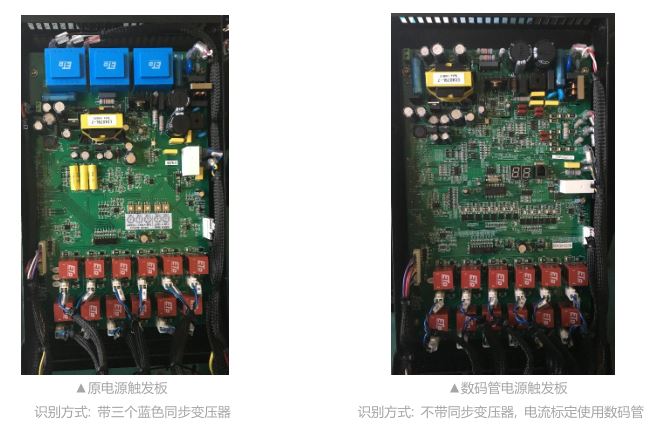

ETD790P及791P系列直流調速器的電源觸發板于2016年初已升級為數碼管電源觸發板。新的數碼管板使用更方便，性能更穩定，只需簡單6步即可將原板替換為新板，對ETD產品不熟悉的新人也可以自己獨立操作哦！一起來看一下操作步驟吧：
更換方法及注意事項如下：
①斷電。
②拔掉原電源觸發板的接線，將螺絲卸下后取下板子。
③將數碼管電源觸發板安裝上。按照接線上的標簽，將接線插到相應的插頭上。

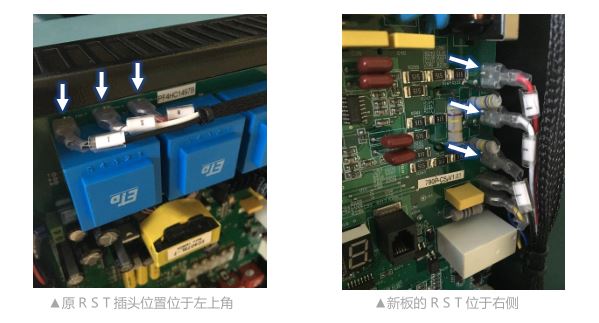

注意：R S T的插頭位置有變動，需要把這根線束折彎后插在板子右側標有R S T的插頭上。

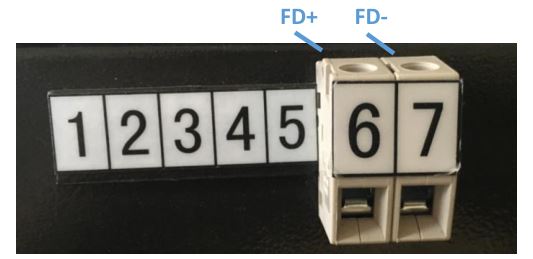

④找到磁場接線FD+線與FD-線，它們分別位于6號和7號端子。

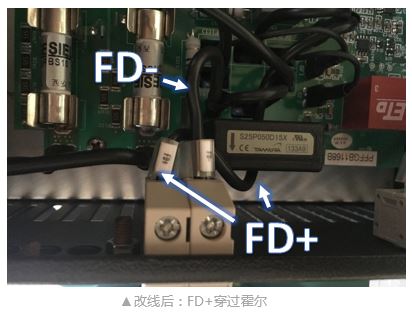

⑤將FD-線從霍爾中抽出，將FD+線從霍爾中穿過。再將FD+與FD-分別接回6號和7號端子。

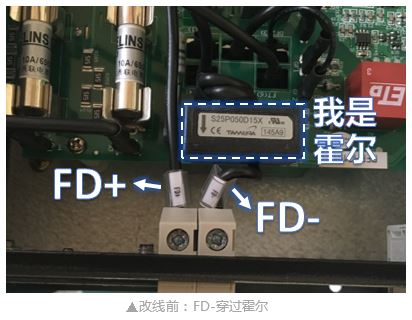

（原本是FD-線穿過霍爾，改后就是FD+線穿過霍爾了。）
⑥重新上電即可正常使用。
